Благодаря датчикам движения свет в помещении или при входе в здание автоматически загорается, как только рядом появляется человек. И гаснет, когда он уходит. Устройство реагирует на движущийся объект, происходит замыкание электроцепи, и включается лампочка. Когда в зоне контроля датчика в течение определённого времени никто не ходит, цепь размыкается и лампочка отключается. Но чтобы всё работало, важно правильно выбрать датчик и настроить его.
Как выбрать датчик движения?
При выборе датчика важно учитывать ряд факторов: место, где планируется его установить, площадь контролируемой территории, наличие животных, окружающую среду.
Начинать подбор устройства надо с определения места для установки. По сути, их всего два:

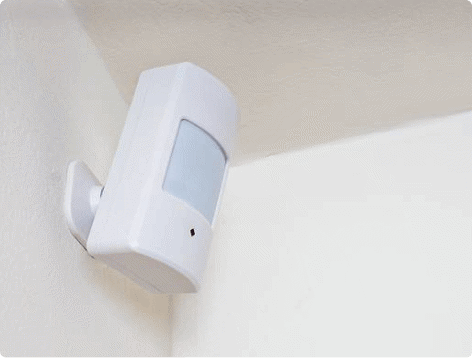

Внутренние используют в помещениях, где нет резких перепадов температуры, а также отсутствует влага и пыль.

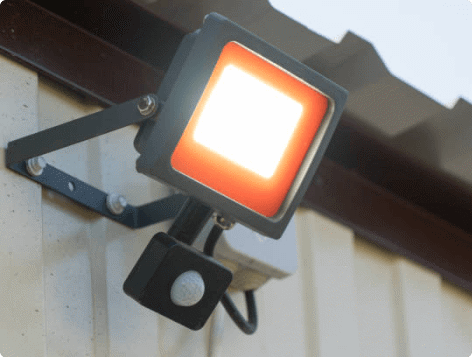

Внешние способны функционировать как при минусовой, так и при плюсовой температуре, под дождём и ветром. К тому же у таких приборов большой радиус обнаружения.
Далее выбирают способ установки. Есть корпусные датчики, которые крепятся на поверхность, и незаметные, встраиваемые устройства.
Важно решить, какой способ питания предпочтительнее: автономный или от сети. Если остановить выбор на втором, то не нужно будет отслеживать уровень заряда батареи. Но при перебоях с электроснабжением настройки датчика будут постоянно слетать. Автономные модели работают на обычных или солнечных батареях.
Определившись с местом и способом монтажа, можно переходить к выбору типа датчика.
Инфракрасные приборы реагируют на тепло человеческого тела. Оно проходит через линзы датчика и попадает на чувствительный сенсор. Минус этого вида в том, что он может среагировать на любое другое тепло — от батареи, свечи, ветра в жаркий летний день.

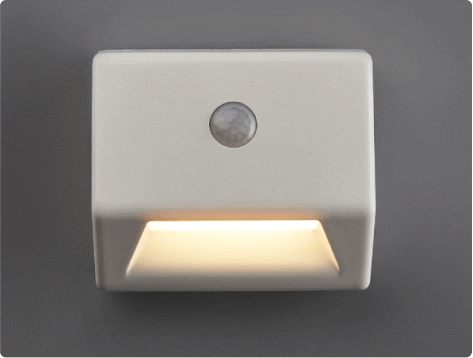

А вот ультразвуковой датчик батарея не собьёт с толку. На тепло это устройство не срабатывает. Датчик реагирует на изменение ультразвуковых волн. В приборе установлен излучатель определённой частоты. Волны распространяются по помещению, отражаются от неподвижных препятствий и возвращаются обратно той же частоты. Если на пути встречается подвижный объект, частота волны меняется, в датчик поступает изменённая информация и свет включается.
Правда, некоторые домашние животные испытывают дискомфорт от ультразвуковых волн. Ещё один минус — датчик реагирует на резкие движения. Если идти очень медленно, система может не распознать объект.

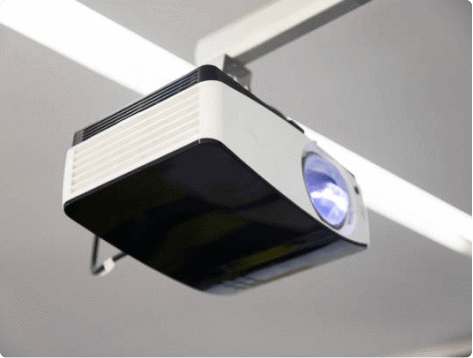

В микроволновых датчиках вместо ультразвукового излучения, соответственно, — микроволновое. Преимуществ у этого типа много. Прибор улавливает малейшее движение даже за дверью, не реагирует на тепло, может работать в любых погодных условиях. Но и цена соответствует качеству. Микроволновый датчик надо выбирать очень внимательно. Излучение более 1 мВт/см² может быть для человека опасным.

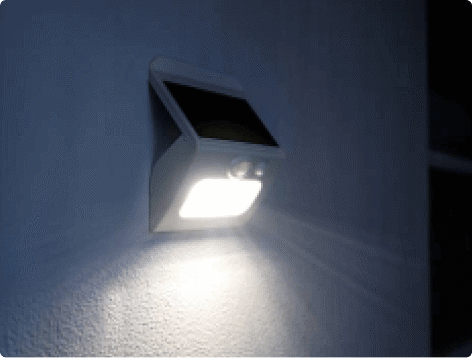

И последний тип датчика движения – комбинированный. Это устройство совмещает в себе ультразвуковой и микроволновый принципы работы, объединяя все плюсы и исключая минусы.
Где устанавливать датчики?
По месту монтажа датчики движения делятся на потолочные и настенные. Место установки зависит от площади контролируемой территории.

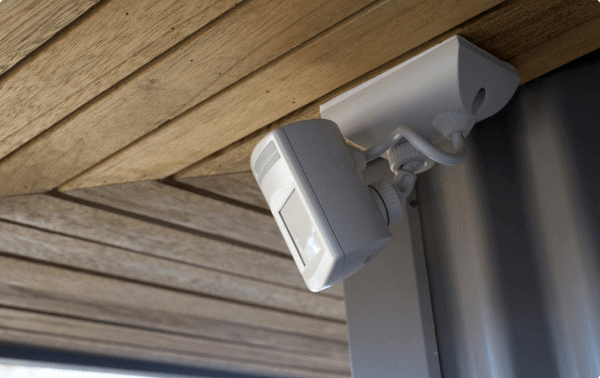

У потолочных датчиков излучение выглядит как конус. Угол охвата — 360 градусов. В нижней части, на уровне пола, — это 10-20 метров в диаметре. Потолочный прибор фиксирует движения одновременно около всех четырёх стен помещения. Это устройство подходит для небольшого коридора, например, где двери в комнаты могут располагаться напротив друг друга.
У настенных датчиков угол покрытия меньше, так как они не контролируют область потолка. При этом угол обнаружения 90 градусов, а дальность — от 7 до 10 метров. То есть если закрепить устройство в углу, оно будет «видеть» всё помещение. Оптимальная высота установки — 2,5 метра.
Как подключить датчик движения для освещения?
Можно не углубляться в изучение особенностей каждого типа датчика движения и купить светильник с уже встроенным сенсором. Но надо учитывать, что ассортимент таких моделей весьма ограничен. Поэтому многие делают выбор в пользу отдельного датчика движения, который можно подключить к любому источнику света.

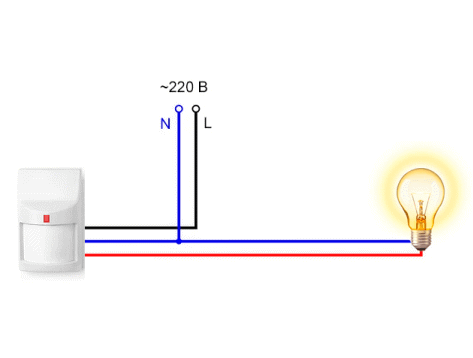

Подключение двухпроводного датчика движения
Это самая простая схема. Состоит из двух проводов и фазы, без ноля. Совместима она только с лампами накаливания или галогеновыми источниками освещения. Остальные могут мерцать. Монтаж и подключение двухпроводного датчика движения такие же, как у одноклавишного выключателя. Причём датчик устанавливается так же, как и выключатель, в подрозетник.
К нему подводится питающая фаза, проходит через прибор и идёт к светильнику. Рекомендуется подключать эту схему отдельно от общего освещения. Поэтому вместе с самим датчиком надо купить ещё распределительную коробку и автомат. Огромный плюс этого типа устройства в том, что его можно установить на место любого выключателя, не затевая ремонт. Но важно расположить датчик так, чтобы его обзору не мешали никакие объекты. Например, открытые двери.
Подключение трёхпроводного датчика движения
Такая схема более сложная и используется для инфракрасных датчиков движения. Преимущество — она подходит для любых лампочек. Отличие от двухпроводного подключения в том, что в трёхпроводной схеме присутствует ноль.
От распределительной коробки к устройству идёт три кабеля: «L» (фаза), «N» (рабочий ноль) и «PE» (земля). К светильнику подключается три провода, если его корпус из металла, и два провода, если из пластмассы.

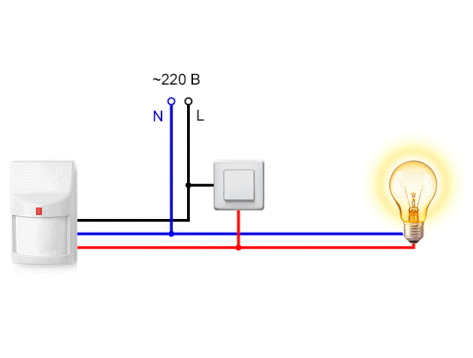

Подключение датчика движения с выключателем
Особенность датчика в том, что он выключает свет, если в зоне контроля нет движения. Это неудобно, когда устройство установлено в жилом помещении. Если человек решит посидеть неподвижно, он останется в темноте, и придётся постоянно менять положение, чтобы опять активировать прибор.
В таком случае в схему добавляют выключатель для дополнительного принудительного управления светом. Клавиша подключается параллельно датчику движения. Это позволяет дублировать его работу.
Подключение нескольких датчиков
Датчики движения по своим характеристикам подходят не для всех помещений. Комната может быть слишком большой или длинной. В ней лучи от датчика попросту не смогут охватить всю площадь. В таком случае можно использовать два и более устройств. Одно устанавливается в начале помещения, второе — на противоположной стороне.
Подключаются они так, чтобы лампочка или группа светильников загорались при срабатывании любого из датчиков. Для достижения такого эффекта, надо протянуть фазу с нулём через оба (или больше) датчика. И все выводы из устройств требуется подсоединить к источнику света. При такой схеме, если один прибор улавливает движение, то срабатывают все, присутствующие в цепи.

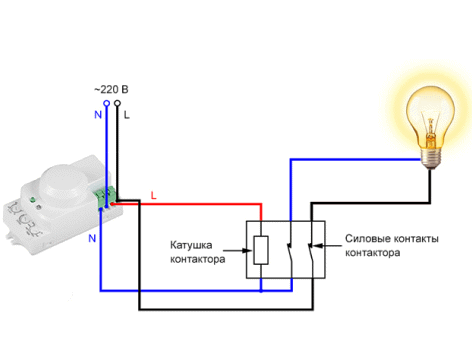

Подключение с пускателем или контактором
Все описанные схемы не подходят для мощных светильников, выше 1 киловатта. Это, например, уличное освещение. Датчик попросту может перегореть из-за «большого» тока, который через него будет проходить.
В таком случае между датчиком и лампочкой подключается магнитный пускатель или контактор. При улавливании движения устройство подаёт напряжение на катушку пускателя. При этом датчик движения и нагрузка имеют гальваническую развязку, то есть они изолированы. Именно поэтому устройство не выходит из строя из-за высокой мощности.
Как настроить датчик движения для освещения?
Даже самый дорогой и идеально подобранный под помещение датчик будет бесполезен, если его неверно настроить.
Угол обзора
Это важнейший параметр при установке. Угол обзора отвечает за то, как будут направлены лучи от датчика, улавливающие движение.
Настенный датчик должен быть установлен не ниже 2 метров. Угол регулируется как движением корпуса уже прикреплённого к стене устройства, так и на самом датчике.
Чувствительность
Этот показатель на корпусе датчика обозначается надписью «SENS» (1). Как правило, регулировка осуществляется с помощью колёсика — от минимальной до максимальной чувствительности. Это самый кропотливый этап настройки. Надо выставить показатели так, чтобы датчик не реагировал на пролетающих мимо птиц и шевеление веток из-за ветра. При этом прибор должен сработать, когда мимо пройдёт человек.
Задержка выключения
Эта функция (2) отвечает за время, на которое датчик движения будет включать свет. Продолжительность может колебаться от 5 секунд до 10 минут. Как правило, устанавливают 1 минуту. Но при первой настройке специалисты рекомендуют выставить минимальное время, чтобы можно было быстро проверить все параметры датчика.
Уровень освещённости
На датчике колёсико, которое настраивает уровень освещённости, обозначается надписью «LUX» (3). Этот параметр нужен для того, чтобы датчик срабатывал только в тёмное время суток, а днём не включался. То есть он определяет, светло или темно в зоне контроля.
Датчики движения из каталога Лемана ПРО
Датчики движения — это устройства, которые однозначно сделают проживание в доме более комфортным, если их правильно подобрать. Для дома и квартиры подходят инфракрасные устройства с защитой от животных. В подъездах эффективны ультразвуковые модели, они срабатывают, когда человек только открывает входную дверь, так как реагируют на уровень шума.
Для помещений сложной формы стоит остановить выбор на комбинации из инфракрасных датчиков. Выбрать прибор легко, если учесть все параметры. А вот устанавливать его самостоятельно без необходимых знаний в области электрики не стоит.
